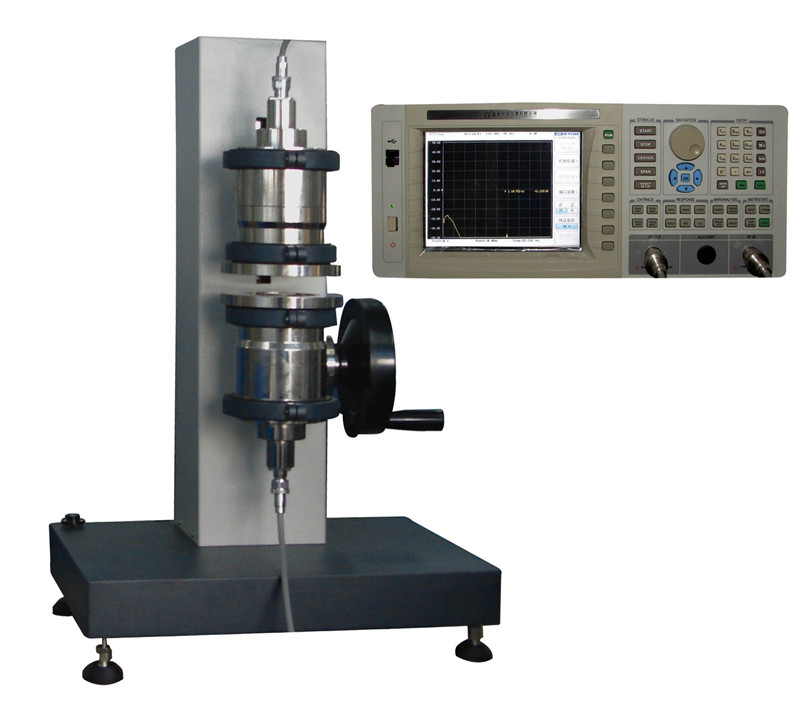

FY800織物防電磁輻射性能測試儀
概述：
用于測量紡織品對電磁波的防護能力及對電磁波的反射和吸收能力，從而達到對紡織品防電磁輻射效果的綜合評價。
適用標準：
GB/T23326 、航天工業部SJ 20524-1995、QJ2809-96、ASTM_D_4935-1999、等標準。
儀器特性：
1.液晶屏顯示，全中文菜單操作；
2.測試數據及圖形可打印輸出；
3.儀器配有通訊接口。聯接PC后，可動態顯示波普圖形。專用測試軟件可以消除系統誤差（歸一化功能，可自動消除系統誤差）。
4.儀器采用同軸測試方法，傳輸特性好，測試精確度高；
5. 可進行全頻掃描、列表掃描和點頻測量；
6.儀器全自動控制信號的發射和接收，自動進行數據采集處理
7.通過測得參數計算獲得平面材料對電磁波吸收與反射性能的評價；
8.RS232數據接口，計算機軟件曲線顯示、數據分析與存儲；
9.提供USB接口，支持U盤移動數據存儲
主要參數：
1．信號源：
測試頻率范圍：300 KHz ～ 3000 MHz
頻率穩定度：≤±5×10-6
頻率分辨率：1 Hz
信號純度：≤-65dBc/Hz(偏10 KHz)
輸出電平：-45dBm ～ +10 dBm
電平準確度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）
諧波抑制比: ≥30dB(1MHz ～ 3000MHz)，≥25dB(300KHz ～ 1MHz)
方向性: ≥50dB（矢量校準后）
功率掃描：-8dBm ～ +5dBm
系統阻抗：50 歐姆
2．接收機：
頻率范圍：300KHz ～ 3000MHz
分辨率帶寬：100 Hz ～ 20 KHz
動態范圍：≥95 dB ( RBW = 1 KHz )
最大輸入電平：+10dBm
輸入損壞電平：+20dBm（ 直流 +25V ）
端口：駐波比≤1.2
3．相位特性：
相位分辨力：0.01°
相位軌跡噪聲：0.5°@RBW = 1KHz，1°@RBW = 3KHz（25℃±5℃，0dBm）
4．試樣尺寸：
圓形：直徑180mm～200 mm
方形： 180mm×180mm～200mm×200mm
試樣厚度：0～5mm
5．工作環境溫濕度：0～40℃，0～75%RH
6．電源：AC220V±30V，50Hz 100W
